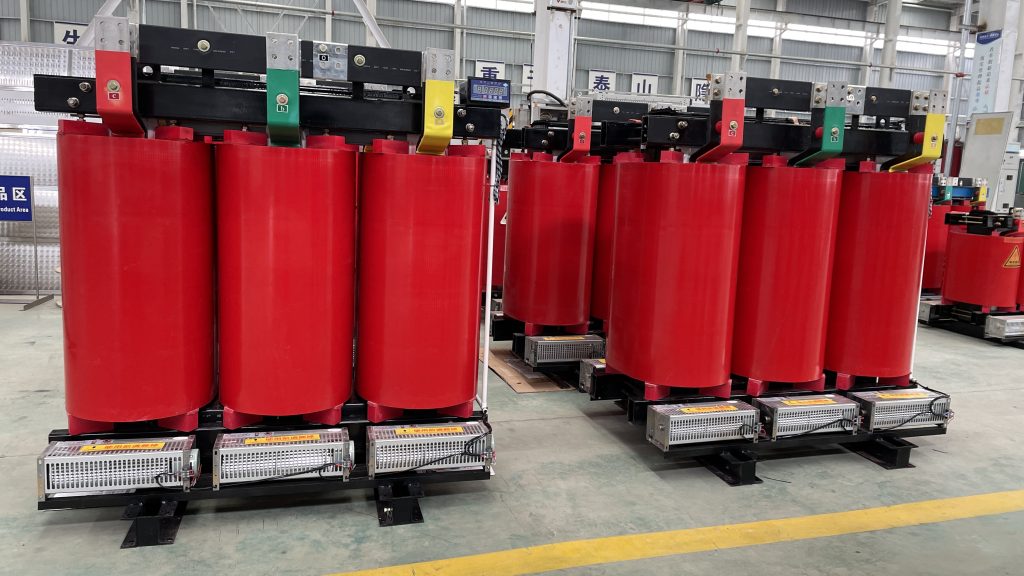

Технология охлаждения сухих трансформаторов напрямую определяет их нагрузочную способность, срок службы и эксплуатационную эффективность. В отличие от масляных трансформаторов, сухие трансформаторы сталкиваются с более серьезными проблемами теплоотвода из-за использования твердых изоляционных материалов. Отраслевые данные показывают, что оптимизированные системы охлаждения могут повысить перегрузочную способность на 35% и продлить срок службы более чем на 20%. Данная статья выходит за рамки традиционных классификаций систем охлаждения, анализируя эволюцию и инновации в управлении температурой с помощью принципов теплопередачи и новых технологий.

Трехмерная деконструкция основных режимов охлаждения
Рассеивание тепла в сухих трансформаторах включает в себя сочетание теплопроводности, конвекции и излучения. Эксперименты показывают, что при естественной конвекции осевые градиенты температуры в обмотках могут достигать 15 °C/м, в то время как тепловое излучение от сердечника составляет 12% от общего тепловыделения.

Естественное воздушное охлаждение (ЕВО)
Асимметричные воздушные каналы в обмотках создают эффект дымовой трубы, ускоряя движение воздуха. Для трансформатора мощностью 2500 кВА оптимизированные воздушные каналы увеличили скорость ветра с 0,3 м/с до 0,8 м/с, что снизило повышение температуры на 18 К. Ключевые параметры включают:

– Соотношение сторон вертикального канала: от 5:1 до 8:1

– Расстояние между горизонтальными каналами: ≤1/5 высоты обмотки

– Коэффициент излучения поверхности: >0,85 для улучшения излучения

Принудительное воздушное охлаждение (ПВО)
Аксиальные вентиляторные решетки требуют точной координации воздушного потока:

– Производительность одного вентилятора: ≥200 м³/ч на кВА

– Расстояние между выходными отверстиями и обмотками: <0,3 м

– Соответствие уровню шума: стандарту EN 60076-11

Проект центра обработки данных позволил снизить потребление энергии на 42% благодаря использованию вентиляторов с регулируемой частотой вращения, синхронизированных с температурными полями.

Прорывы в передовых технологиях теплоотвода
Охлаждение с помощью фазового перехода (PCM)
Композитные материалы с фазовым переходом на основе парафина (температура плавления: 85±2°C), встроенные между слоями обмотки, поглощают тепло, возникающее при кратковременной перегрузке. Применение на ветряной электростанции продемонстрировало улучшение двухчасовой перегрузочной способности на 120–150%.

Микроканальная система теплоотвода
Массивы медных микротрубок (диаметром 0,5 мм), залитые эпоксидной смолой, в сочетании с охлаждающими жидкостями (например, фторированными) утроили эффективность теплоотвода. Швейцарский лабораторный прототип поддерживал температуру в точке нагрева 98°C при постоянной нагрузке 125%.

Активное охлаждение с помощью ионного ветра
Высоковольтные электроды (15 кВ) генерируют коронный разряд для создания направленного потока воздуха, увеличивая коэффициент локальной конвекции на 60%. Благодаря этой технологии система энергоснабжения метрополитена снизила разницу температур в шкафах с 25°C до 8°C.

III. Изменение парадигмы в интеллектуальных системах терморегулирования

Распределенное измерение температуры (DTS)
Волоконно-оптические датчики (расстояние: ≤30 см), расположенные вдоль обмоток, позволяют контролировать температуру с точностью до миллиметра. Интеллектуальная подстанция обнаружила аномальное повышение температуры на 3°C на расстоянии 5 см от основания обмотки фазы B, предотвратив разрушение изоляции.

Моделирование тепловых характеристик с помощью цифрового двойника
3D-модели на базе ANSYS Twin Builder синхронизируют данные в режиме реального времени:

– Колебания нагрузки (точность ±10%)

– Параметры окружающей среды (температура, влажность, давление)

– Состояние системы охлаждения

Благодаря этому подходу производитель сократил циклы тепловой проверки с 3 месяцев до 72 часов.

Динамическое управление пределом тепловой мощности (DTLC)
Машинное обучение прогнозирует тепловую инерцию для оптимизации:

– Краткосрочных коэффициентов перегрузки (динамическая регулировка 1,2–1,8x)

– Порогов активации охлаждения (гибкий диапазон ±5K)

Немецкий промышленный парк увеличил использование трансформатора на 28% благодаря этой системе.

Заключение

Система охлаждения сухих трансформаторов переходит от пассивного рассеивания тепла к активному управлению температурой. Сингапурский проект в области возобновляемой энергетики достиг 41% увеличения удельной мощности (5,8 кВА/кг) благодаря интеграции PCM и систем цифровых двойников. Будущие прорывы в области топологической оптимизации и передовых материалов обеспечат работу с нулевым тепловым подъемом, что обеспечит критически важную поддержку для развития интеллектуальных сетей.
